能轻装佩戴的精密仪器

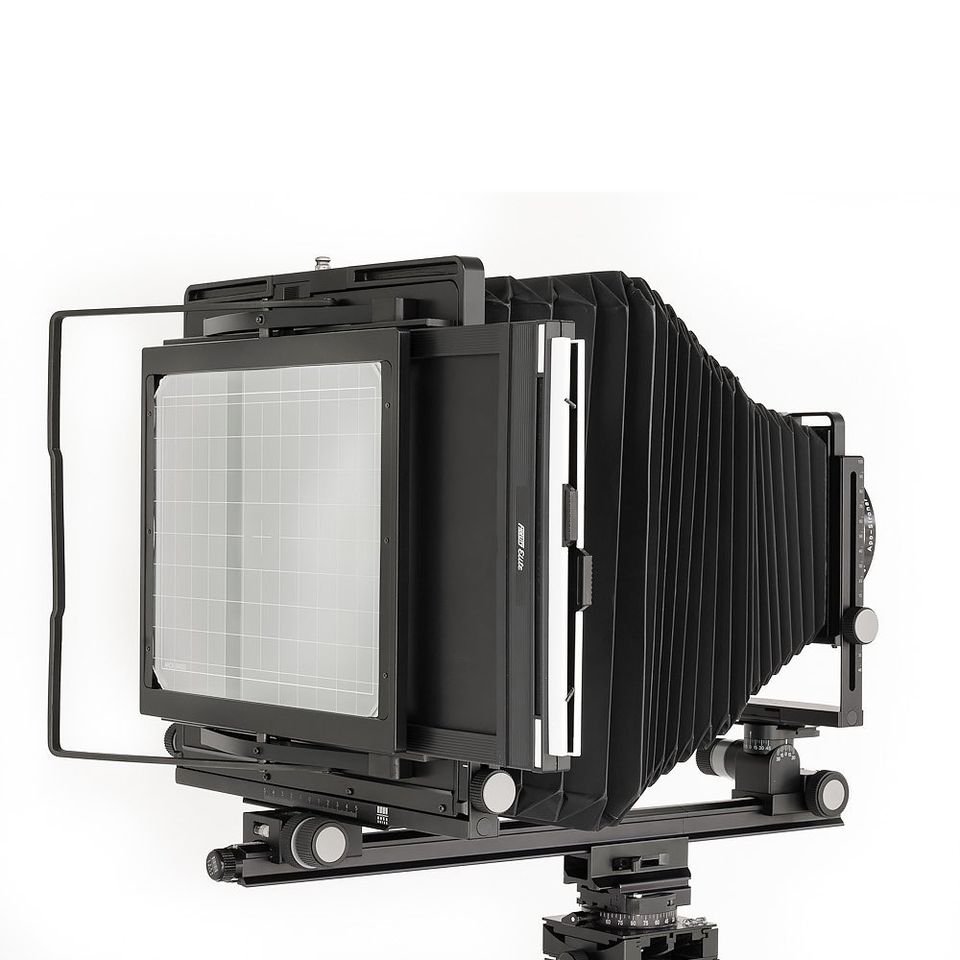

Misura 是 Arca-Swiss F 系列(F-Line)里把「便携」推到极致的一台 4×5 大画幅座机。它被多处描述为当时市面上最紧凑、最轻的单轨座机之一,2003 年拿下瑞士设计奖,评语正是「一台可轻装佩戴的精密仪器」。名字 Misura 来自意大利语,意为「测量 / 尺度」。
它解决的是大画幅最大的痛点——笨重。传统单轨座机精密、运动全,但又大又散,扛出门是负担;木质折叠机轻便,却往往牺牲精度与运动量。Misura 想两头都要:把单轨座机的精密齿轮运动,折进一个能像小肩包一样背走的金属壳里。
折叠结构:像甲虫展翅

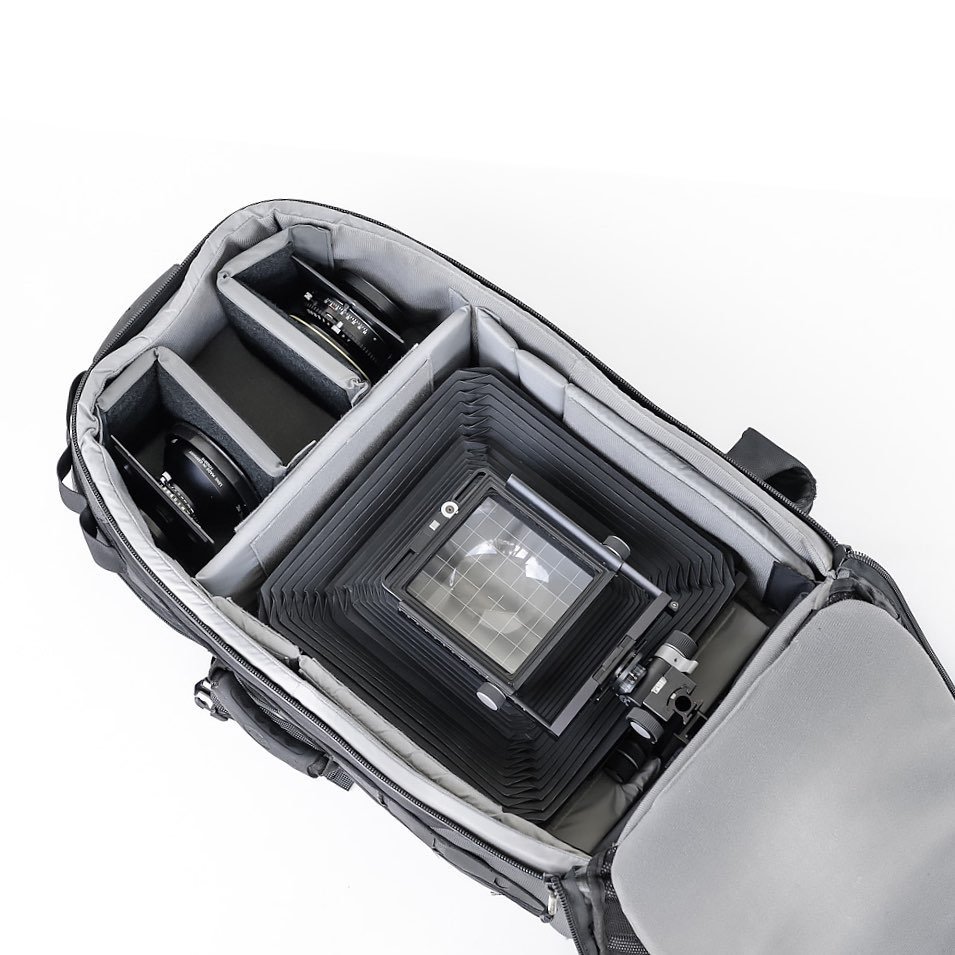

它本质是一台紧凑折叠单轨,而不是传统木质折叠机。核心是一根约 32cm 的折叠单轨:皮腔与轨道能一起收进金属 / 皮革外壳里,合上是一只方正的盒子,展开「像甲虫展翅」一样把前后组撑开成相机。
外壳本身就是相机:机身底部带一块标准的阿卡型快装板,展开后直接卡进阿卡夹座上三脚架。整机以铝合金 / 金属为主,外壳分皮革壳与金属壳两种版本。
传统大画幅是「精密但笨重」与「轻便但简陋」二选一;Misura 想做的,是把它折起来——精度不减,体积减半。
运动与对焦:齿轮 + Orbix yaw-free
齿轮对焦——前后标准都有精密齿轮对焦(右手操作),比多数木质折叠机的摩擦对焦更精确、可微调。
全套移轴(4×5)——前组升降 78mm、横移 70mm(后组横移 50mm);前组带 Orbix 节点轴倾斜(在基座倾斜之外再加约 +10° / −15°),组合后可做到完全 yaw-free(无偏摆)。建筑、风光的透视校正与 Scheimpflug 都够用。
参数速览(Misura 4×5)
| 项目 | Misura 4×5 |
|---|---|
| 画幅 | 4×5(另有 6×9 / 8×10 版本) |
| 类型 | 便携折叠单轨,带金属 / 皮革外壳 |
| 前组升降 | 78 mm rise |
| 横移 shift | 前 70 mm / 后 50 mm |
| 倾斜 | 基座倾斜 + 前组 Orbix(约 +10° / −15°),yaw-free |
| 对焦 | 前后精密齿轮对焦 |
| 导轨 | 约 32 cm 折叠单轨 |
| 镜头板 | 110 × 110 mm |
| 自重 | 约 2.05 kg(不含镜头 / 片盒 / 底板 / 外壳) |
| 底座 | 自带阿卡型快装板 |
| 机背 | 4×5 散页片 + 中画幅胶片 / 数码后背(至 6×9) |
实操工作流:轻装外拍大画幅
兼容性:机背 / 镜头 / 外壳
机背——主用 4×5 散页片;也适配中画幅胶片后背与中画幅数码后背(至 6×9),胶片 / 数码可切换。
镜头——装在 110×110mm 阿卡镜头板上(非 141mm 大板),兼容多数大 / 中画幅镜头,配 Copal 快门;焦距覆盖随皮腔配置而定。
外壳与系统——皮革壳 / 金属壳两种;作为 F-Line 谱系成员,标准、皮腔、轨道等组件与 Arca-Swiss F 系统互通。它与常规 F-Classic / F-Metric 的区别就在于自带保护壳 + 整机折叠收纳,主打轻量外拍,而非影棚 / 通用单轨。
在 Optaxis 中配合 Misura
外拍大画幅最怕「到了现场才发现算错」,Optaxis 能帮你先算后拍:
Scheimpflug 倾斜计算——输入拍摄距离与倾斜角,预览对焦平面落点,判断 Orbix 该给多少倾斜。
移轴覆盖核验——按所用镜头像圈,核验前升 78mm / 横移 70mm 是否仍落在像圈内、四角不暗角。
皮腔系数补偿——长焦或近摄、皮腔伸出量大时,Optaxis 自动算进光衰减,修正曝光读数。
一台能折进壳里背走的 4×5——让你把大画幅的精密,带到原本只敢带 135 的地方。
